玻璃钢水环真空泵选型

玻璃钢水环真空泵选型

---------绝对真空与相对真空概念与转换

公司客户要求是≤5KPaA，抽气量500m³/h,介质是盐酸气体、二氯甲烷，常温；公司生产的真空泵的绝对真空度是 33mbar，玻璃钢耐酸水环真空泵，耐腐蚀水环真空泵抽气量 8.33m³/min ,

那这款真空泵能够满足要求吗？

今天由公司技术科为大家科普一下吧。

先来简单介绍下真空的概念。

第一、什么是真空？

真空理论上是指容积里面不含有任何的物质。（现实中是不存在真正的真空的）通常把容器内气压低于正常大气压（101325 Pa）的都称之为真空状态。真空度表示处于真空状态下的气体稀簿程度，通常用压力值来表示。

实际应用中，真空度通常有绝对真空和相对真空两种说法。

第二、什么是绝对真空

也叫“绝对压力”、“极限真空”。

即以“理论真空” 为零位，表示比“理论真空”高多少压力。 标出的数值都是正值 ， 这个数字越小 ， 越接近绝对真空 ， 也就是真空度越高。通常绝对真空会用“abs.”后缀。

真空度从高到低：

15 mbar abs.> 200 mbar abs.> atm.(标准大气压）

第三、什么是相对真空

也叫“相对压力”、“表压”、“负压”。

即以大气压作为零位，表示比大气压低多少压力。 用负值表示， ， 这个负值的绝对值越大 ，

则真空度越高。相对真空通常使用“g”做后缀。

真空度从高到低：-800 mbar g> -200 mbar g>atm.(标准大气压）

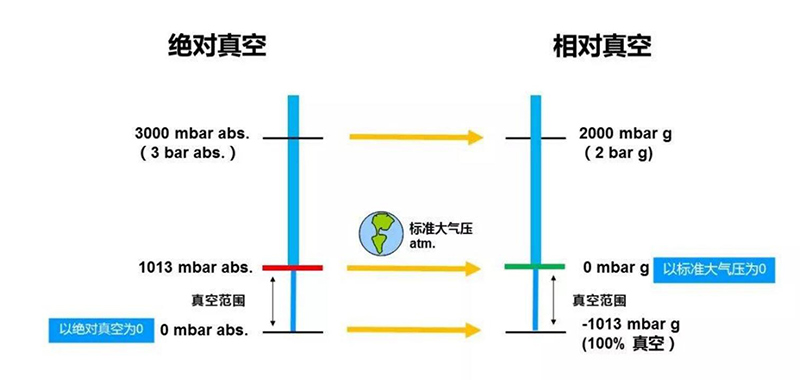

第四、绝对真空&相对真空

国际真空行业通用的、也是最科学的是用“绝对真空”标识；但因为测量“相对真空”

的方法简单、测量仪器普遍（如一般的真空表都是相对真空表），所以国内习惯用“ 相

对真空” 来标识。

一般真空表刻度均为相对真空值

当明确是度量真空时，大家为了表达方便，通常“ 相对真空 ” 前面的 “- -” 会隐掉。

例如，设备的真空度标为0.098MPa，实际上是-0.098MPa

最后是压力单位的换算了。

淄博联帮泵业有限公司

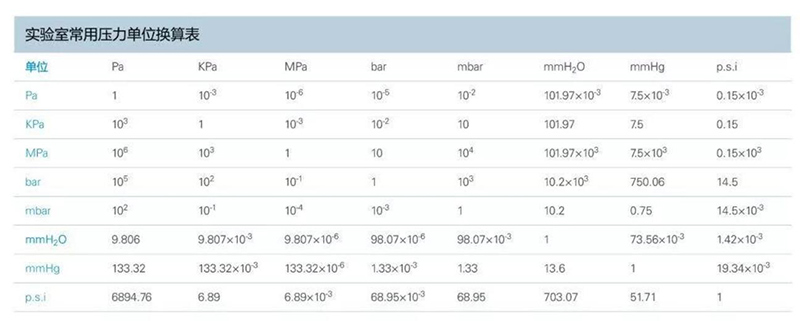

实验室常用的压力表达单位有：Pa, KPa, MPa, mbar, bar, mmH2O, Psi等。他们之的换 算 方 式 如 下 表 ：

了解完相对真空和是绝对真空后，这两者之间如何换算呢？

换算公式

相对真空度= =绝对真空度（绝对压力）- -大气压

例如，F2BV耐腐蚀水环真空泵 ，极限真空度为33mbar abs.，它的相对真空度就是-980 mbar g。

算法：33-1013（标准大气压）= -980

结语：最开始提到的要求5KPaA,说的是绝对真空，具体方法如下5KPa=50mbar,玻璃钢耐酸水环真空泵绝对真空度是 33mbar，33mbar>50mbar,玻璃钢耐酸水环真空泵泵能达到的绝对真空度高于客户要求 50mbar，玻璃钢材质可以满足盐酸气体的抽送，所以可以满足客户要求，选用公司的玻璃钢水环真空泵 F2BV6161 抽气量为500m³/h,绝对真空度 33mbar。
